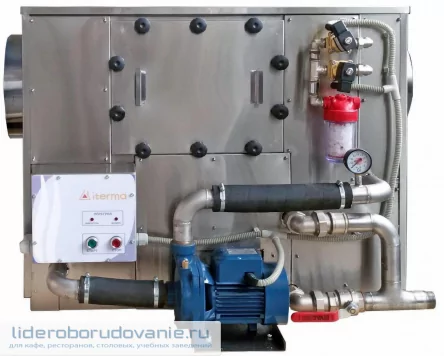

Гидрофильтр ITERMA GF-2N LR

Гидрофильтр ITERMA GF-2N LR предназначен для шокового водяного охлаждения печей, грилей или мангалов, работающих на твёрдом топливе, очищения отводимого от них дыма и защиты системы вентиляции от попадания искр при работе оборудования.

Особенности:

• Корпус фильтра представляет собой замкнутый резервуар со съёмными крышками
• На торцах два патрубка Ø 315 мм
• Внутренний объём разделён переборкой и фильтрами, которые образуют каналы для прохождения дыма
• На одном из патрубков смонтирован вытяжной вентилятор производительностью 2000 м3/ч
• Нижняя часть ванны наполнена водой (объём 90 л)
• Спереди находится насос, обеспечивающий циркуляцию воды
• Вода, с помощью насоса, из резервуара, под высоким давлением, подаётся на форсунки, расположенные в канале для прохождения дыма
• Форсунки образуют водяную завесу
• Дым, проходя через завесы, очищается от частиц гари и жира, а также охлаждается до безопасной температуры (до 60 ºС)
• В ванне гидрофильтра постоянно происходит обновление воды расходом 40 литров в час

Фильтр устанавливается на расстоянии не более 5 м от печи и соединяется с ней металлическим дымоходом Ø 315 мм, выдерживающим температуру более 200°С. Температура входящего в гидрофильтр из печи воздуха не должна превышать 200°С.

Дополнительные характеристики:

• Производительность: 2000 м³/час
• Давление холодной воды: 1,4 кПа
• Объем воды в ванне гидрофильтра: 90 л
• Расход воды: 40 л/час

Комплектация:

• Гидрофильтр
• Вентилятор радиальный
• Подставка вентилятора

Гидрофильтр с системой вентиляции необходимо соединять металлическим дымоходом Ø 315 мм. Если часть дымоотводной трубы, выходящей из фильтра, имеет горизонтальное положение, следует создать минимальный уклон 5% для стока из неё конденсата.

Гидрофильтр подсоединяется к холодному водопроводу гибкой подводкой к магистральному фильтру грубой очистки штуцером с резьбой ½″. Подключать гидрофильтр к канализации необходимо гофрой 1½х40/50″ подсоединив гайку гофры к сливной системе гидрофильтра.
